800G 誤碼測試儀 (BERTWAve E112LQ) 是一款 8 通道、高速率、 高性能的誤碼分析儀器 , 該儀器可同時提供 8 個通道進行誤碼測試，支持 硬件 FEC 功能，比軟件模擬 FEC 更能體現實際傳輸?shù)逆溌非闆r。每個通道 均支持 NRZ/PAM4 信號下的多種速率，并有多種碼型可選，支持用戶自 定義碼型設置，誤碼插入功能；輸出信號幅值可調、極性可自由翻轉，支 持定時和連續兩種測試模式，產品接口使用 1.85mm 接口，后端根據所使 用線纜可靈活配置 2*8 排線 /2.92mm/2.4mm 等多種接口形式。

適用領域

? 光 收 發 模 塊（QSFP-DD/OSFP/QSFP28/CFPx/ CXP）研發和生產，特別是并行 400G、800G 產品

? 光模塊、有源光纜、光器件

? TOSA/ROSA、子系統研發和生產

? 系統設備供應商來料質量檢驗和生產

? 系統設備的安裝和故障解決

? 電纜組件的性能驗證

? 系統設備的生產和安裝

性能特點

? 通道模式：8 個電通道接口可并行工作

? NRZ 碼 型：PRBS7、PRBS9、PRBS10、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31、 PRBS49、PRBS58

? PAM4 碼 型：PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、 PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user  defined

? NRZ 速率：10.3125Gbps,24.33Gbps,24.8832Gbps,25.78125Gbps,26.5625Gbps,27.952493Gbps,28.05 Gbps,28.125Gbps,49.7664Gbps,51.5625Gbps,53.125Gbps,56.25Gbps

? PAM4 速率： 24.8832GBd,25GBd,25.06752GBd,25.78125GBd,26.5625GBd,28.125GBd,28.9GBd,49.76 64GBd,50GBd,50.135GBd,51.5625GBd,53.125GBd,56.25GBd,57.8GBd

? 時鐘：支持觸發時鐘分頻系數

? 輸出極性翻轉：正常、翻轉

? 發射端支持 5 TAP 預加重設置，支持輸出幅值設置 ; 接收端支持 GAIN 和 CTLE 設置（自適應）

? 支持 KP4-RS（544，514）FEC 功能 ; 支持 KP4 FEC 分析界面

? 測試時間設定：無定時（連續測試）、30 秒、2 分鐘、10 分鐘、30 分鐘、自定義定時

? 通訊接口：支持 USB，使用上位機軟件控制 ; 支持 BER 曲線圖顯示界面

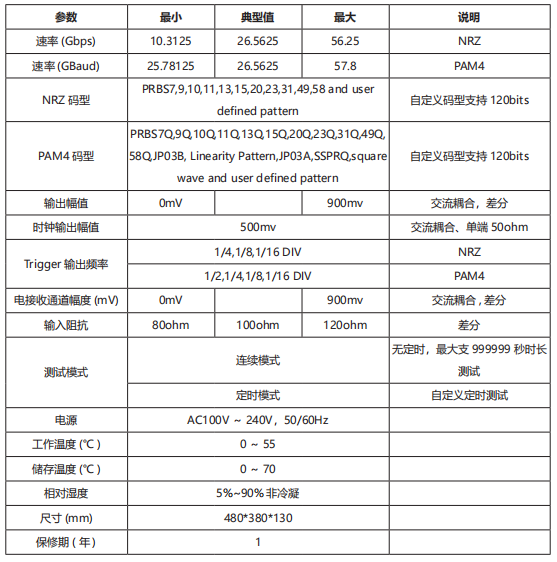

技術參數
