一、產品簡介

25G雙光口雙電口誤碼測試儀(BERTWave E225A)是一款結合誤碼儀及測試板的高集成新型產品，同時支持雙SFP28光口測試需求的同時，額外配置兩個25G電口，簡化常規誤碼儀加線纜及測試板的測試環境，降低產線測試成本。每個通道均支持9.9G~32G多種速率，并有多種碼型可選，支持用戶自定義碼型設置；極性可自由翻轉，測試同時讀取光模塊的DDM信息，支持定時和連續兩種測試模式，配備通訊端口，結合上位機使用。

二、應用領域

 ?光收發模塊（SFP28/SFP+）生產；

 ?光器件/子系統研發和生產；

 ?系統設備供應商來料質量檢驗和生產；

 ?系統設備的安裝和故障解決；

三、性能特點

?通道模式：2個光通道接口及2個電通道可并行工作；

?碼型：PRBS7、PRBS9、PRBS15、PRBS23、PRBS31、8:8 bit square

、USER DEF；

?速率：9.95328G、10.1376G、10.3125G、10.52G、10.664G、10.709G、11.096G、11.318G、14.025G、20.2752G、24G、24.33G、25.344G、25.78125G、26G、26.56G、27.952G、28.05G、28.2G、30G、32G；

?時鐘：提供兩路時鐘信號，可以設置觸發時鐘分頻系數；

?輸出幅值： 400mV；

?輸出極性翻轉：正常、翻轉；

?EQ設置：可設置EQ參數；

?測試時間設定：無定時（連續測試）、30秒、2分鐘、10分鐘、30分鐘、自定義定時；

?時間：支持時間顯示和設置；

?通訊接口：支持USB、串口、網口通訊，使用上位機軟件控制。

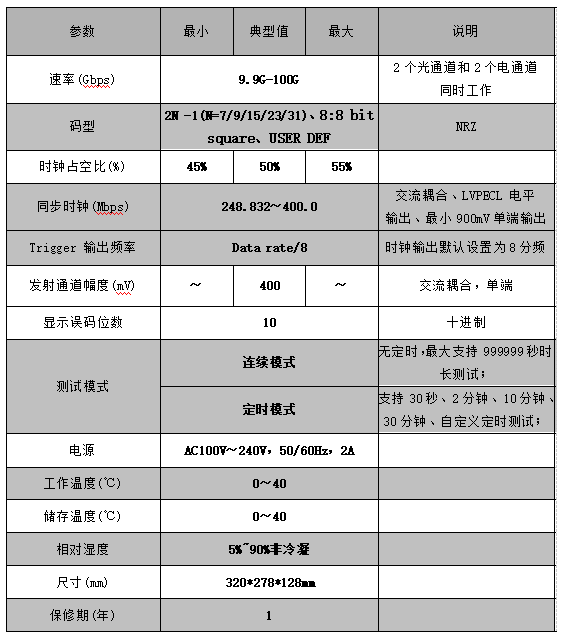

四、技術參數

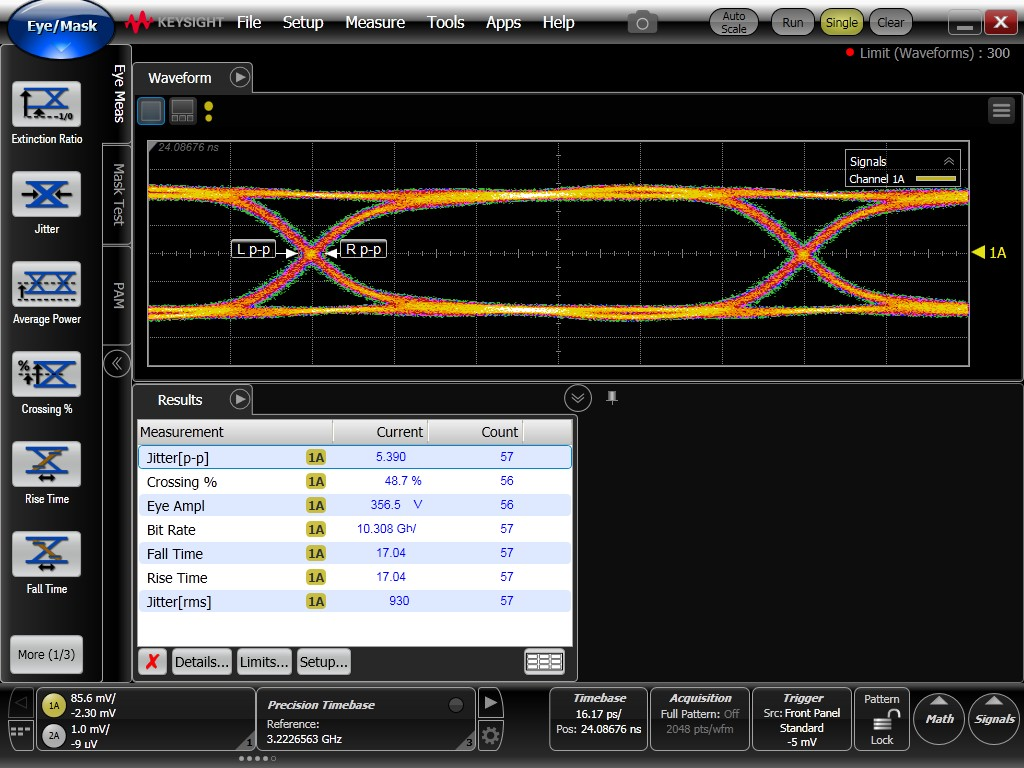

BERTWave E225A設備10.3125G、PRBS31碼型 眼圖

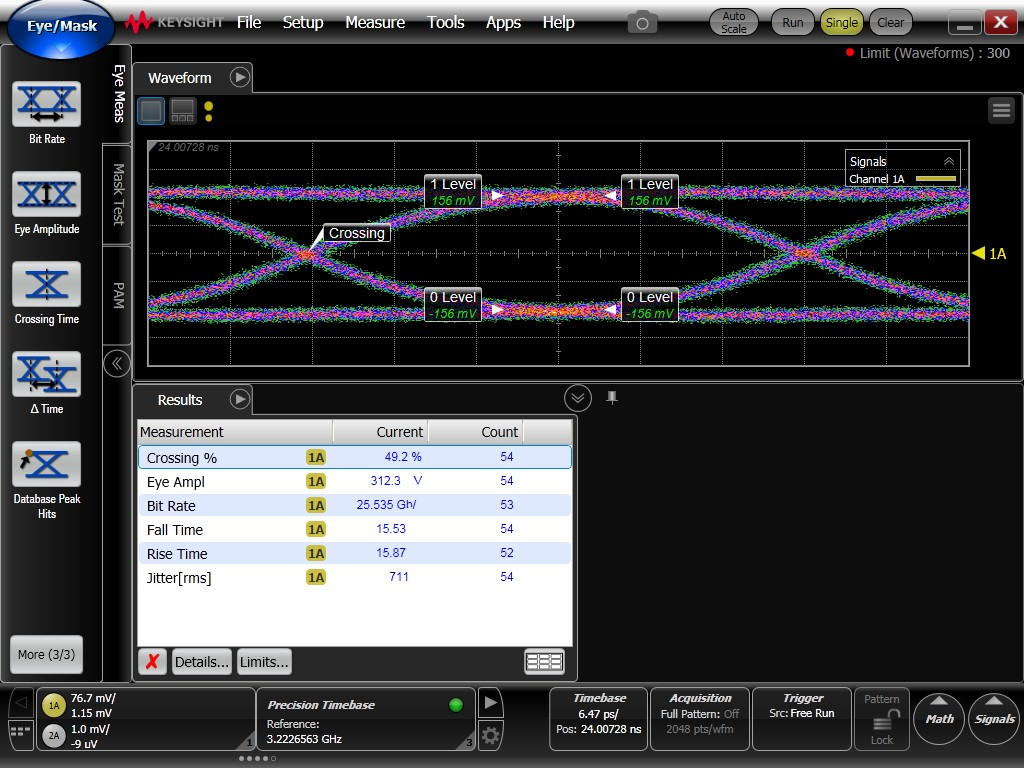

BERTWave E225A設備25.78125G、PRBS31碼型 眼圖
