光纜普查（找光纜）

來源：武漢光谷互連科技有限公司發布日期：2025-10-27

光纜作為信息傳輸?shù)?“神經網絡”，支撐著通信、能源、政務等關鍵領域的穩定運行。我國光纜線路總長度已實現跨越式增長，形成了覆蓋城市地下、山區溝壑、河流湖底、架空桿塔等多場景的復雜網絡。僅電力行業的省網管道伴行光纜，單一作業區的覆蓋里程就可達數百公里，而通信行業的光纜網絡更是延伸至城鄉每一個角落。這種規模化鋪設使得光纜查找的工作量呈幾何級增長。

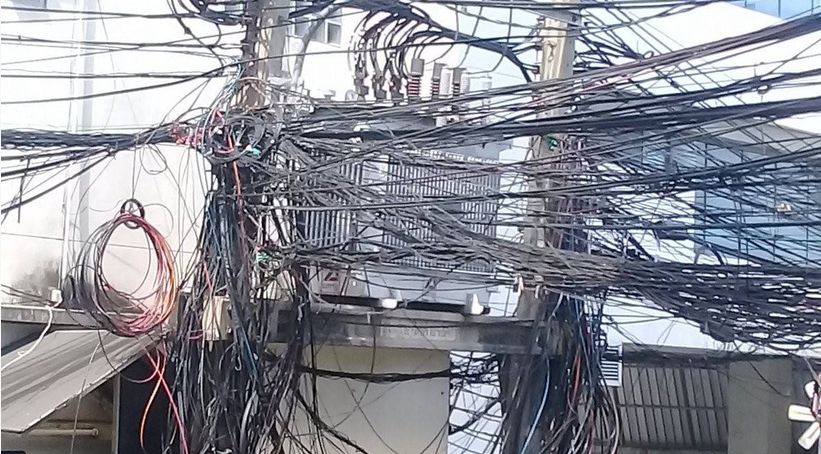

光纜的鋪設環境堪稱 “無孔不入”，不僅面臨城市道路下 “共井、共管、共桿” 的管線密集困境，還需應對山區地勢起伏、水田土壤高濕、河流地質復雜等自然挑戰。

早期光纜建設因管理規范不完善，導致大量光纜存在 “身份信息缺失” 問題 ——光纜標志不清、路由不明的情況，無法追溯其起止點和走向。

同時，人員流動頻繁、遷改記錄不全、資料歸檔滯后等問題，使得光纜資源數據形成 “信息孤島”，運維人員常常在搶修時面臨 “無據可查” 的窘境。

目前多數運維場景仍依賴傳統查找手段，這些方法普遍存在效率低、精度差、易損傷光纜等問題。在復雜環境下，往往需要多人組隊協作，通過開挖路面、抬纜排查等方式作業，不僅耗費大量人力物力，還可能對正常光纜造成意外損傷。

傳統光纜查找方式

（一）物理排查法

物理排查法是最基礎的光纜查找方式，核心通過人工拽拉、目視檢查等物理手段確認光纜走向。具體操作中，運維人員從已知端點出發，沿疑似路徑逐一梳理光纜，通過標簽核對、外觀識別等方式確定目標光纜。

優勢：

無需專業設備，在光纜標識清晰、路徑簡單的短距離場景（如機房內部）仍有應用。

局限性：

1. 效率極低，數百米光纜往往需要數人協作數小時

2. 適用性差，面對埋地、管道等隱蔽光纜完全失效

3. 風險較高，拽拉過程易造成光纜接頭松動或纖芯損傷，且在 “共井” 場景中極易誤判

（二）紅光筆探測法

紅光筆探測法利用紅光筆向光纖注入可見紅光，通過觀察紅光泄漏點定位光纜斷點或識別目標光纜。其原理是光纖斷裂處會出現明顯的紅光散射，運維人員可通過肉眼直接觀察確認；在多根光纜并行場景中，也可通過末端紅光顯示區分目標光纜。

優勢：

設備便攜、成本低廉、操作簡單，適用于短距離、明敷或易接觸的光纜查找，尤其在機房尾纖排查中應用廣泛。

局限性：

1. 受距離限制，長距離光纜中紅光會因衰減而無法識別

2. 依賴光纜暴露，對于埋地、管道等隱蔽光纜，即使存在斷點也無法觀察到紅光

（三）OTDR 輔助法

在光纜查找中，常通過兩種方式輔助定位：

1. 彎曲光纜法，通過現場彎曲光纜制造信號突變，與 OTDR 波形比對確認目標

2. 速凍液法，通過低溫改變光纖衰減特性，實現光纜識別

優勢：

測量距離遠（可達數十公里）

局限性：

1. 存在技術盲區，對 G.657 等彎曲不敏感光纜，彎曲法完全失效

2. 操作復雜，速凍液法不僅操作難度大，還存在化學毒害風險

（四）射頻探測法

射頻探測法主要用于埋地或管道光纜的路由查找，通過向光纜加強芯注入射頻信號，利用手持探管儀追蹤信號軌跡確定光纜走向。

該方法曾是隱蔽光纜查找的主要手段，在電磁環境簡單的郊區場景有一定效果。

局限性：

1. 信號干擾嚴重，高壓線路、地下金屬管線等會導致信號失真

2. 依賴加強芯，部分老舊光纜加強芯腐蝕或斷裂后無法使用

3. 操作繁瑣，需要機房與現場人員協同配合，且在無光纜井地段難以實施

光谷互連產品解決方案

光斷纜測試儀GFD 系列

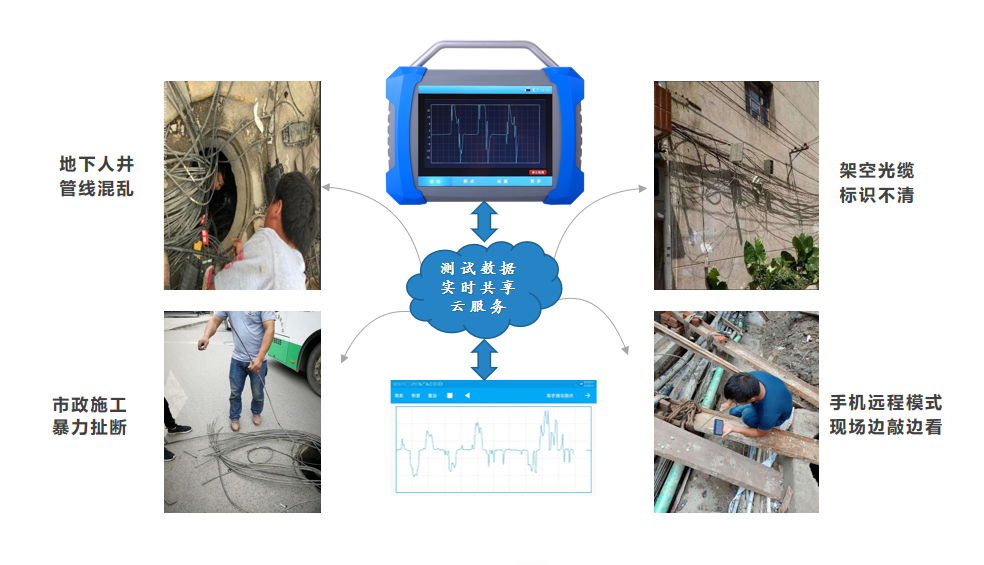

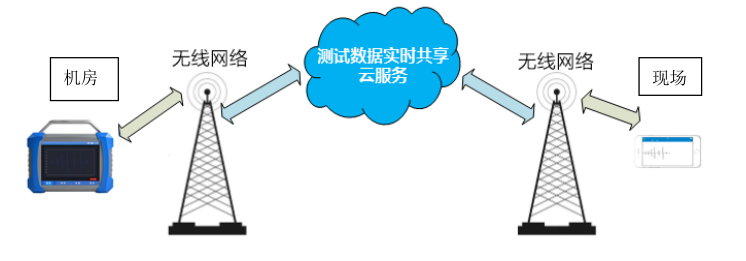

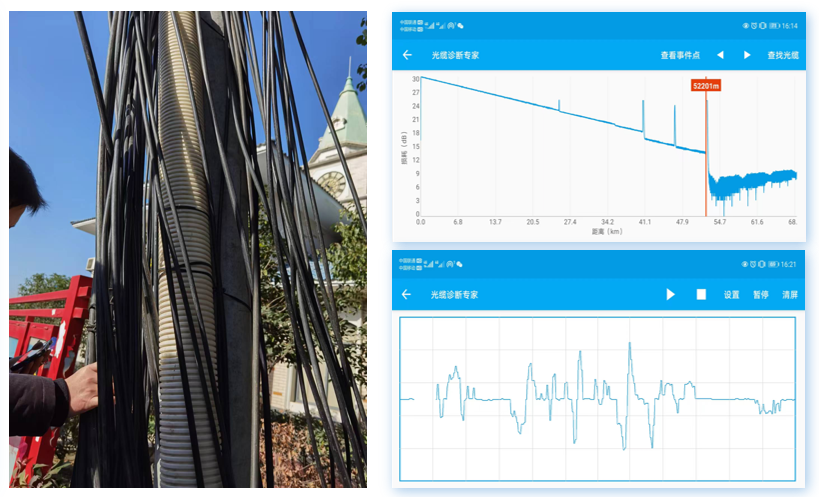

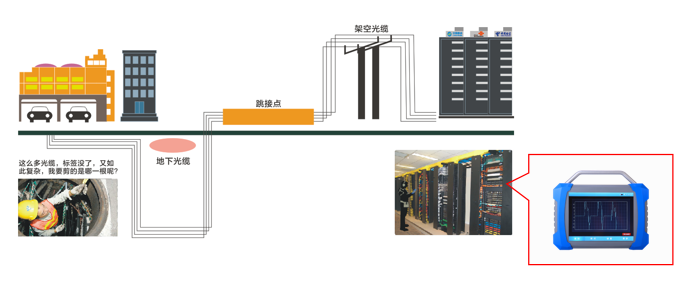

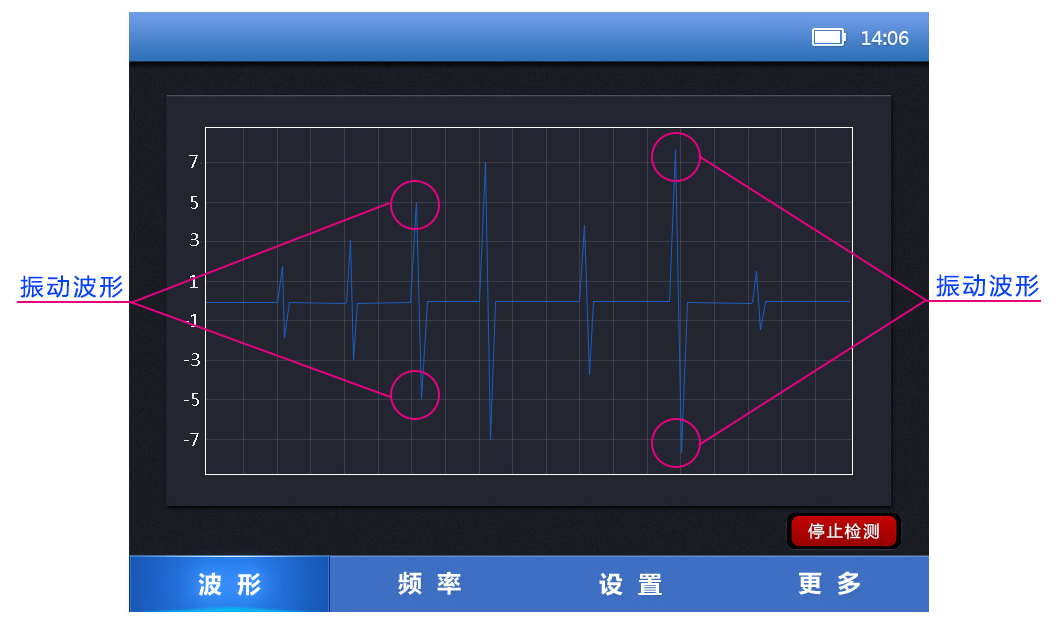

GFD 系列光斷纜測試儀根據光纖彈光效應，通過光的干涉解調將光纜的敲擊振動信號轉換為可視信號和音頻信號，準確查找和識別鋪設于人井、隧道、管道和電桿架空等環境下的目標光纜。設備具有界面友好，簡單實用、查找精確、不損傷光纜等優點。
