在激光驅動系統中，TEC（半導體制冷器）和PID（比例-積分-微分）控制算法是保障激光器穩定工作的核心組合——TEC是實現溫度調節的執行器件，PID是實現精準溫控的“大腦”，二者協同作用，解決激光器對溫度敏感的關鍵問題。

一、 TEC（Thermoelectric Cooler，半導體制冷器）

1.核心原理TEC基于珀爾帖效應工作：當直流電通過兩種不同半導體材料組成的電偶對時，電偶對的一端會吸熱（制冷），另一端會放熱（制熱），通過改變電流的方向和大小，可精準控制制冷/制熱的速率和溫度。

2.在激光驅動器中的作用激光器（尤其是半導體激光器）的核心性能參數（輸出功率、波長、光譜線寬）對溫度極其敏感，溫度漂移會直接導致激光性能劣化：

• 溫度升高時，半導體激光器的閾值電流上升、輸出功率下降，波長會向長波方向漂移
• 溫度波動會引發輸出光的功率抖動，影響激光應用的穩定性

TEC作為激光驅動器的溫控執行單元，直接與激光器的熱沉貼合，通過制冷或制熱，將激光器的工作溫度穩定在設定的目標值（通常是25℃或激光器最佳工作溫度），抵消環境溫度變化和激光器自身發熱帶來的影響。

3. 關鍵特性

• 無機械部件：體積小、噪音低、響應速度快，適合集成在小型激光驅動模塊中
• 雙向控溫：既能制冷也能制熱，適配寬范圍環境溫度；
• 精度可控：配合閉環控制，溫控精度可達±0.1℃甚至更高。

二、 PID（比例-積分-微分）控制算法

1. 核心原理PID是一種經典的閉環反饋控制算法，通過計算設定值與反饋值的偏差，按比例（P）、積分（I）、微分（D）三個環節的加權組合輸出調節信號，驅動執行器件消除偏差，實現目標量的精準穩定控制。

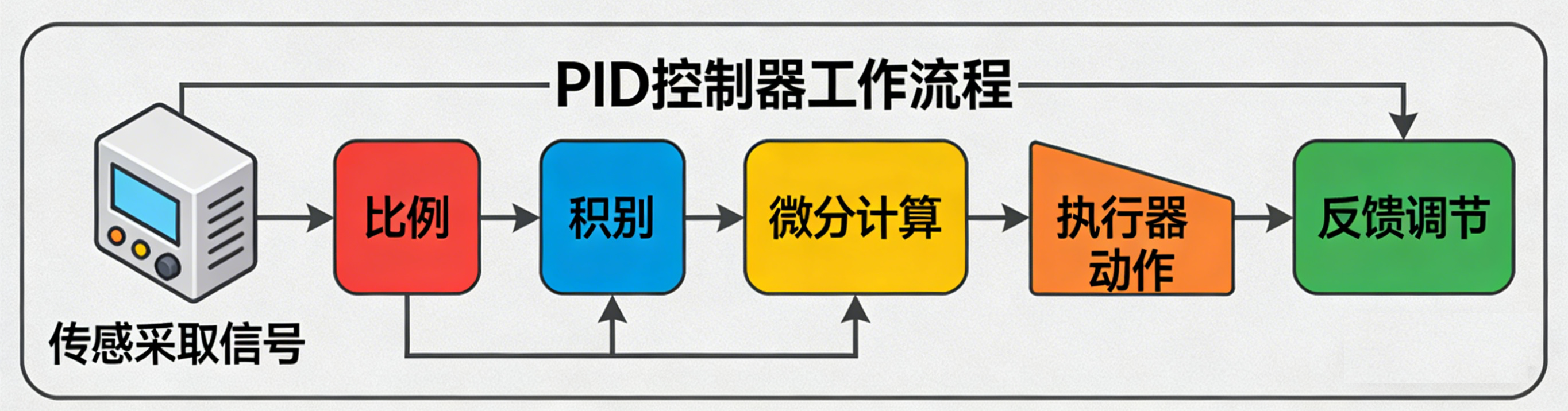

2. 在激光溫控中的作用在激光驅動系統中，PID算法是溫控閉環的核心控制器，其工作流程如下：

• 反饋采集：通過熱敏電阻、熱電偶或溫度傳感器，實時采集激光器的工作溫度
• 偏差計算：對比采集的實時溫度與目標溫度，得到溫度偏差
• PID調節：根據偏差的大小、累積量和變化速率，計算出對應的控制信號
• 驅動TEC：將控制信號轉化為TEC的驅動電流，調節TEC的制冷/制熱功率，逐步消除溫度偏差

3. 與TEC的協同要點

PID參數的整定直接決定溫控效果，需與TEC的特性深度匹配：

• 比例系數過大會導致溫度超調（超過目標值），過小會導致調節速度慢
• 積分系數可消除穩態偏差（如TEC散熱不足導致的溫度偏移），但過大會增加調節滯后
• 微分系數可抑制溫度波動（如環境溫度突變），避免TEC頻繁啟停，提升穩定性

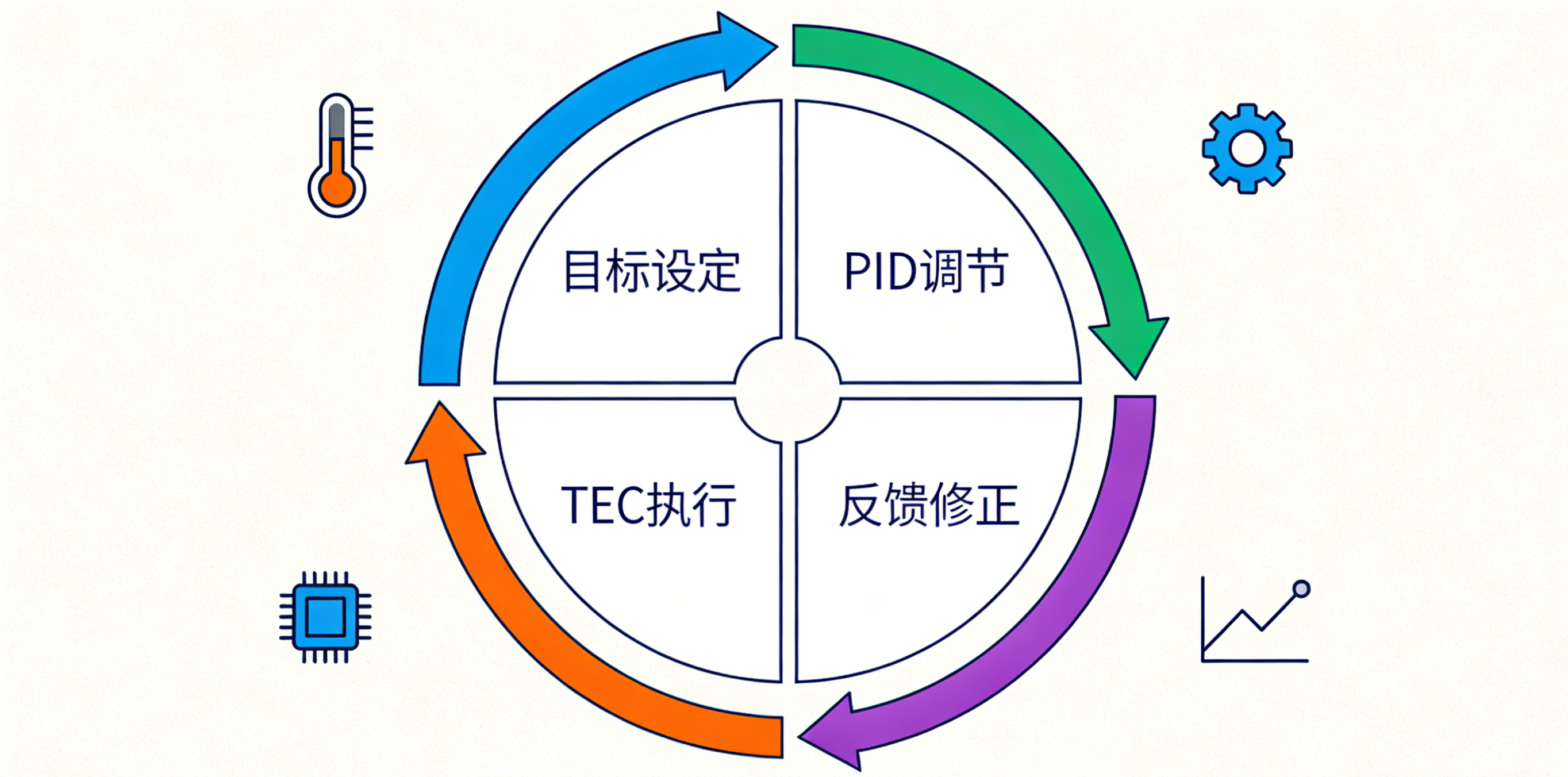

三、 TEC與PID的協同價值

在激光驅動系統中，PID負責精準“指揮”，TEC負責高效“執行”，二者缺一不可：

• 如果沒有PID控制，TEC只能以固定功率工作，無法根據溫度變化動態調節，溫控精度極差
• 如果沒有TEC，PID算法缺少執行載體，無法實現溫度調節

二者的協同配合，可將激光器的溫度波動控制在極小范圍，保障激光輸出的穩定性和一致性，是高精度激光應用（如光纖傳感、激光通信、激光測量）的底層技術支撐。

武漢光谷互連作為國內領先的半導體激光器控制器制造商，可提供多種不同封裝類型，滿足不同應用需求的激光器驅動器及配套測試夾具。
