產品簡介：

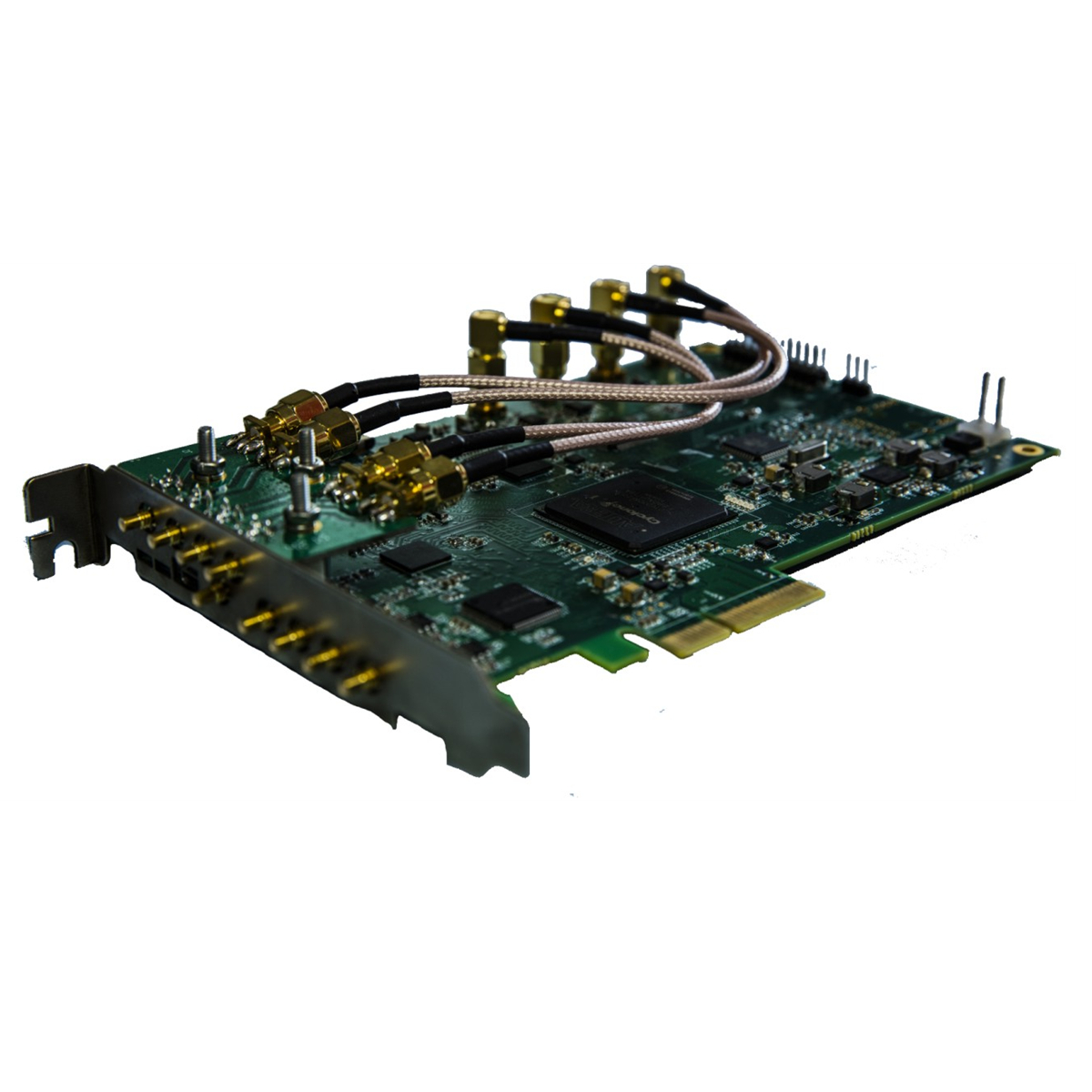

高速AD-5000 PCIe數據采集卡為一款搭載1片5GSps 10bit高速ADC，匹配1片Stratix5高配置FPGA和2Gbyte DDR3內存的數據采樣、發送、及信號處理板，配合高速率的PCIe接口，具有性能強勁、平臺通用、簡單易用的特點，適合于在有高速采集需求且有大量數據回傳的系統中。

性能特點：

? 2Gbyte容量DDR3內存

? ADC支持外接參考時鐘

? 采用ADC +FPGA+ MCU的架構，可完成多種通信系統的設計

? 10bit高速ADC，最高采樣率可達5GSps，最高可實現1/2/4通道同時采集

? AVRMCU通過外部總線與FPGA互連，可運行較復雜的控制算法

? 豐富的對外接口：USB3.0、單片機通信串口、PCIe接口

? 加入模擬前端(可更換)，輸入DC耦合500M帶寬，可調輸入檔位,更廣的輸入范圍，最高支持5Vpp

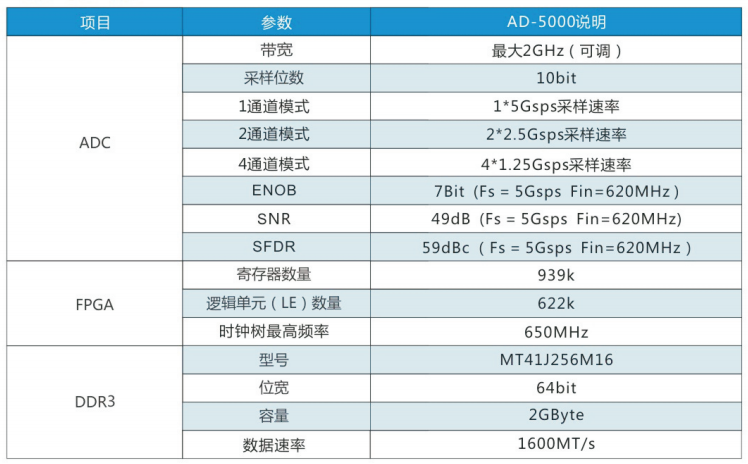

技術參數：
