產品簡介：

木星7 PCIe數據采集卡，主要升級了FPGA及DDR內存以及PCIe接口，升級版為一款搭載2片1GSps 14bit ADC，匹配1片F(xiàn)PGA和MCU的處理板，支持4路1GSps 14bit ADC輸入，配合高速率的PCIe接口，具有性能強勁、平臺通用、簡單易用的特點，適合于在中高速采集速率多通道需求且需要數據回傳、實時處理的系統中。同時支持雷電三接口，可外置使用。

性能特點：

? FPGA采用Altera公司Arria10系列

? AVRMCU通過外部總線與FPGA互連，可運行較復雜的控制算法

? 采用ADC+FP：USB3.0、單片機通信串口、PCle x8 Gen3.0接口、1個SFP+接口

? 14bit高速雙通道ADC ，最高采樣率可達1GS，最多板載兩個ADC，可實現4路1GSps輸入

? 8片DDR4內存( 8GB )

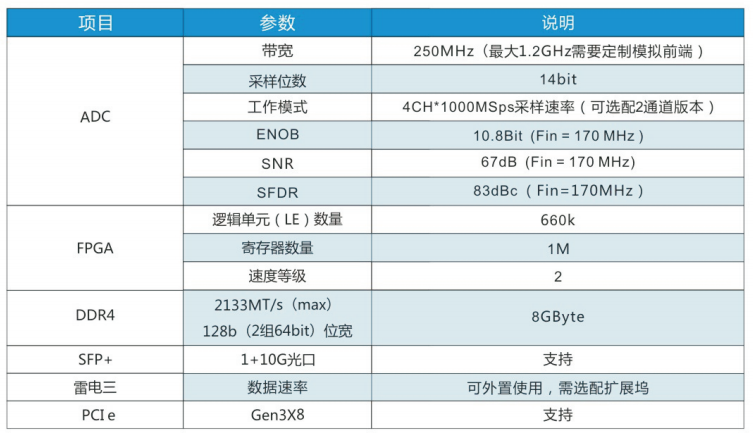

技術參數：
