800G 誤碼測試儀 (BERTWave E8106F) 是一款 8 通道、高速率、 高性能的誤碼分析儀器 , 該儀器可同時提供 8 個通道進行誤碼測試，支持硬 件 FEC 功能，比軟件模擬 fec 更能體現實際傳輸?shù)逆溌非闆r。每個通道均支 持 NRZ/PAM4 信號下的多種速率，并有多種碼型可選，支持用戶自定義碼 型設置，誤碼插入功能；輸出信號幅值可調、極性可自由翻轉，支持定時和 連續兩種測試模式，產品接口使用 2*8 排線接口，后端根據所使用線纜可靈 活配置 2*8 排線 /2.92mm/2.4mm 等多種接口形式。

適用領域

? 光 收 發 模 塊（QSFP-DD/OSFP/QSFP28/CFPx/ CXP）研發和生產，特別是并行 400G、800G 產品

? 光器件 / 子系統研發和生產

? 系統設備供應商來料質量檢驗和生產

? 系統設備的安裝和故障解決

? 電纜組件的性能驗證

性能特點

? 通道模式：8 個電通道接口可并行工作

? NRZ 碼 型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS20、PRBS23、PRBS31、PRBS49、 PRBS58

? PAM4 碼 型：PRBS7Q、PRBS9Q、PRBS10Q、PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、 PRBS23Q、PRBS31Q、PRBS49Q、PRBS58Q、SSPRQ、Linearity test pattern、JP03A、JP03B、user  defined

? NRZ 速率（Gbps）：24.33，24.883，25，25.78125, 26.5625, 27.89，27.954，28.05，28.125，28.2， 28.9，48.66，49.7665，51.5625，53.125，56，56.25

? PAM4 速 率（GBd）：：24.33，24.883，25，25.78125, 26.5625, 27.89，27.954，28.05，28.125， 28.2，28.9，48.66，49.7665，51.5625，53.125，56，56.25

? 時鐘：支持觸發時鐘分頻系數

? 輸出極性翻轉：正常、翻轉

? 發射端支持 7 TAP 預加重設置，支持輸出幅值設置

? 接收端支持 GAIN 和 CTLE 設置

? 支持 KP4-RS（544，514）FEC 功能

? 測試時間設定：無定時（連續測試）、30 秒、2 分鐘、10 分鐘、30 分鐘、自定義定時

? 通訊接口：支持 USB，RJ45，使用上位機軟件控制

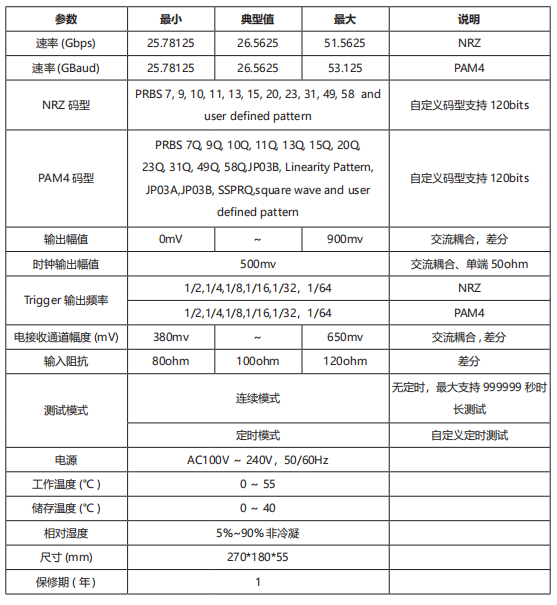

技術參數
