PAM4-FEC 400G 誤碼測試儀 (BERTWave E856F) 是 一款 8 通道、高速率、高性能的誤碼分析儀器 , 該儀器可同時 提供 8 個通道進行誤碼測試，支持 FEC 功能，每個通道均支持 NRZ/PAM4 信號下的多種速率，并有多種碼型可選，支持用戶 自定義碼型設置，誤碼插入功能；輸出信號幅值可調、極性可 自由翻轉，支持定時和連續兩種測試模式。

適用領域

? 光收發模塊（QSFP-DD/OSFP/QSFP28/CFPx/CXP）研發 和生產，特別是并行 400G 產品

? 光器件 / 子系統研發和生產

? 系統設備供應商來料質量檢驗和生產

? 系統設備的安裝和故障解決

? 電纜組件的性能驗證

性能特點

? 通道模式：8 個電通道接口可并行工作

? NRZ 碼 型：PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31、PRBS13Q、 SSPRQ、USER DEF

? PAM4 碼 型：PRBS11Q、PRBS13Q、PRBS15Q、PRBS20Q、PRBS23Q、PRBS31Q、PRBS49Q、 PRBS58Q、SSPRQ、Lineartest pattern、JP03A、JP03B、user defined；

? NRZ 速率：24.33024Gbps，24.8832Gbps，25Gbps，25.78125Gbps，26.5625Gbps，27.9525Gbps， 28.05Gps，28.125Gbps

? PAM4 速 率：24.8832GBd，25GBd，25.06725GBd，25.78125GBd，26.5625GBd，28.125GBd， 28.9GBd

? PAM4-FEC-KP4 速 率：24.8832GBd，25GBd，25.06725GBd，25.78125GBd，26.5625GBd， 28.125GBd，28.9GBd

? 時鐘：支持觸發時鐘分頻系數

? 輸出極性翻轉：正常、翻轉

? 發射端支持 5 TAP 預加重設置，支持輸出幅值設置

? 接收端支持 GAIN 和 CTLE 設置

? 支持 KP4-RS(544,514)FEC 功能

? 測試時間設定：無定時（連續測試）、30 秒、2 分鐘、10 分鐘、30 分鐘、自定義定時

? 通訊接口：支持 USB，使用上位機軟件控制

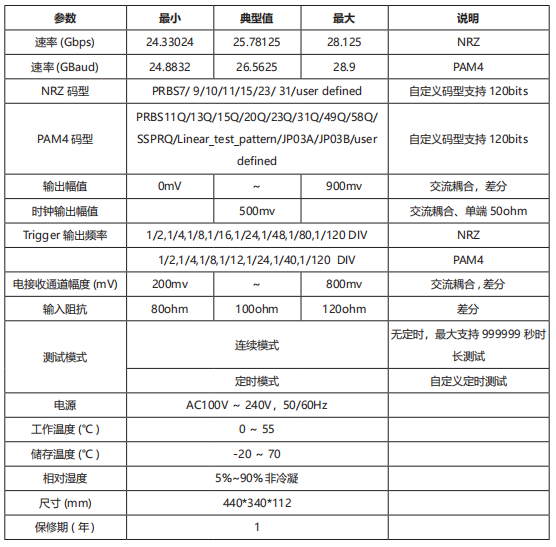

技術參數
